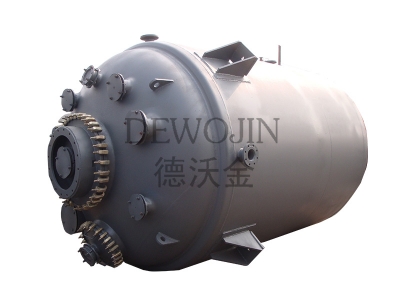

闭式搪玻璃反应罐（即F系列搪玻璃反应罐）
我公司的闭式搪玻璃反应罐是将高含量的二氧化硅制成的优质耐腐蚀搪瓷釉浆，喷涂在以金属为基体的表面，经950度高温烧灼而牢固地密着于金属表面。因而，它具有玻璃的耐蚀性和金属强度的双重性，是一种优良的耐腐蚀设备。目前已广泛地应用于化工，农药，医药，食品，科研等领域。
闭式搪玻璃反应罐的耐腐蚀性：耐各种浓度的无机酸，有机酸，有机溶剂及弱碱的腐蚀 （氢氟酸，含氟离子的介质，浓度大于等于30%温度大于等于180度的浓磷酸和强碱除外）。
|
闭式搪玻璃反应罐外形尺寸及其他参数
公称容积L | 实际容积L | 夹套换热面积m2 | 减速机型号 | 填料箱规格DN | 放料阀规格DN | 搅拌转速 | 尺寸（mm） | 约重 kg | |||||||||||||
锚框式 | 叶轮浆式 | D | D0 | D1 | D2 | D3 | D4 | H | H1 | H2 | H3 | L | h | ||||||||
锚框式 | 叶轮浆式 | ||||||||||||||||||||
F3000 | 3100 | 8.61 | BLD5.5-3 | 95 | 125 | / | 130 | 1600 | 1120 | 1750 | 1964 | 600 | / | 2290 | 1200 | 150 | 1326 | 4300 | / | 240 | 3554 |
F5000 | 5050 | 13.2 | BLD5.5-3 | 95 | 125 | / | 130 | 1600 | 1120 | 1750 | 2050 | 600 | / | 3290 | 1200 | 150 | 1326 | 5300 | / | 240 | 4388 |
F5000 | 5050 | 13.2 | BLD5.5-3 | 95 | 125 | / | 130 | 1750 | 1200 | 1900 | 2150 | 600 | / | 2935 | 1200 | 150 | 1326 | 5000 | / | 270 | 5161 |
F10000 | 11670 | 21.35 | BLD15-5 | 110 | 150 | / | 125 | 2200 | 1540 | 2400 | 2734 | 800 | / | 3668 | 1420 | 230 | 2180 | 6170 | / | 360 | 8150 |
F15000 | 16450 | 27.7 | BLD18.5-6 | 160 | 150 | / | 125 | 2400 | 1680 | 2600 | 2940 | 800 | / | 4326 | 1400 | 230 | 2180 | 7280 | / | 360 | 11970 |
F20000 | 21790 | 34.04 | BLD18.5-6 | 160 | 150 | / | 125 | 2600 | 1820 | 2800 | / | 900 | 2000 | 4776 | / | 250 | 2180 | 7710 | / | 400 | 15000 |
F30000 | 32610 | 44.7 | BLD30-7 | 160 | 150 | / | 125 | 3000 | 2100 | 3200 | / | 1100 | 2100 | 5575 | / | 280 | 2200 | 8360 | / | 450 | 20700 |
闭式搪玻璃反应罐管口尺寸表
公称容积L | a | b | c | d | e | f | g | h | k | m | 放料口 | 进出汽（水）口 | 排气口 |
F3000 F5000(φ1600) | 300×400 | 125 | 100 | 100 | 125 | 125 | 100 | 125 | 125 | 5-70 | 1/2" | ||
F5000 φ1750 | 300×400 | 125 | 125 | 125 | 125 | 150 | 125 | 150 | 125 | 6-70 | 1/2" | ||
F10000 | 300×400 | 200 | 150 | 150 | 150 | 150 | 125 | 150 | 150 | 125 | 150 | 4-80 3-70 | 3/4" |
F15000 | 450 | 250 | 150 | 150 | 150 | 150 | 125 | 150 | 150 | 125 | 150 | 7-100 | 3/4" |
F20000 | 450 | 250 | 150 | 150 | 150 | 150 | 125 | 150 | 150 | 125 | 150 | 7-100 | 3/4" |
F30000 | 450 | 250 | 150 | 150 | 150 | 150 | 125 | 150 | 150 | 125 | 150 | 7-125 | 3/4" |
闭式搪玻璃反应罐技术特性
闭式搪玻璃反应罐(F系列搪玻璃反应罐) | 最高工作压力 Mpa | 使用温度 oC | 瓷层厚度 mm | 玻璃层高电压试验 kv | ||||
罐 内 | 夹套内 | 罐 内 | 夹套内 | |||||
填料密封 | 单端面机械密封 | 双端面机械密封 | 0.6 | 0~200 | 0~200 | 0.8~2.0 | 20 （用户复验 6 ） | |
0.25 | 0.4 | 0.6~1.0 | ||||||
备注 | ||||||||
