油加热搪玻璃反应罐

产品介绍

油加热搪玻璃反应罐
我公司的油加热搪玻璃反应罐是将高含量的二氧化硅制成的优质耐腐蚀搪瓷釉浆，喷涂在以金属为基体的表面，经950度高温烧灼而牢固地密着于金属表面。因而，它具有玻璃的耐蚀性和金属强度的双重性，是一种优良的耐腐蚀设备。目前已广泛地应用于化工，农药，医药，食品，科研等领域。
油加热搪玻璃反应罐的耐腐蚀性：耐各种浓度的无机酸，有机酸，有机溶剂及弱碱的腐蚀（氢氟酸，含氟离子的介质，浓度大于等于30%温度大于等于180度的浓磷酸和强碱除外）。


开式油加热搪玻璃反应罐(K系列反应罐) 参照标准：HG/T2371-1992	闭式油加热搪玻璃反应罐(F 系列反应罐) 参照标准：HG/T2372-1992

图片关键词

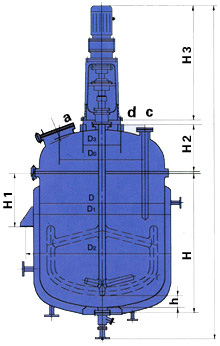

K50-100L
管口方位

图片关键词
K200-500L
管口方位

图片关键词
K1000-5000L
管口方位

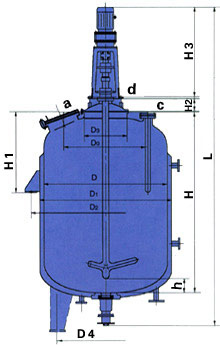

F3000-5000L 管口方位	F10000-30000L 管口方位

油加热搪玻璃反应罐外形尺寸及其他参数

公称容积L	实际容积L	夹套换热面积m²	减速机型号	填料箱规格DN	放料阀规格DN	搅拌转速		尺寸（mm）													约重 kg
						锚框式	叶轮浆式	D	D0	D1	D2	D3	D4	H	H1	H2	H3	L	h
						锚框式	叶轮浆式	D	D0	D1	D2	D3	D4	H	H1	H2	H3	L	锚框式	叶轮浆式
K50	71	0.34	BLD0.8-1	40	70	85	130	500	350	600	706	270	/	465	300	265	945	2030	50	90	477
K100	128	0.66	BLD0.8-1	40	70	85	130	600	420	700	816	270	/	565	300	300	945	2170	60	110	548
K200	247	1.26	BLD1.1-1	50	80	85	130	700	490	800	918	300	/	770	350	345	954	2440	60	130	728
K300	369	1.75	BLD3.0-3	65	80	85	130	800	560	900	1048	350	/	870	350	380	1154	2770	80	150	1020
K500	588	2.64	BLD3.0-3	65	80	85	130	900	630	1000	1128	350	/	1070	400	405	1154	3040	80	160	1225
K1000	1250	4.54	BLD4.0-3	80	100	85	130	1200	840	1300	1488	400	/	1270	500	480	1276	3430	100	210	1906
K1500	1720	5.34	BLD4.0-3	80	100	85	130	1300	910	1450	1622	400	/	1470	500	505	1276	3670	100	210	2383
K2000	2160	7.02	BLD4.0-3	80	100	85	130	1300	910	1450	1622	400	/	1815	500	505	1276	4010	100	210	2595
K3000	3380	8.61	BLD5.5-3	95	125	85	130	1600	1120	1750	1964	450	/	1810	600	580	1326	4185	130	240	3891
K5000	5170	14	BLD5.5-3	95	125	85	130	1600	1120	1750	2050	450	/	2775	600	580	1326	5150	130	240	4200
K5000	5220	13.4	BLD5.5-3	95	125	85	130	1750	1200	1900	2150	450	/	2480	700	620	1326	5030	130	270	5274
F3000	3100	8.61	BLD5.5-3	95	125	/	130	1600	1120	1750	1964	600	/	2290	1200	150	1326	4300	/	240	3554
F5000	5050	13.2	BLD5.5-3	95	125	/	130	1600	1120	1750	2050	600	/	3290	1200	150	1326	5300	/	240	4388
F5000	5050	13.2	BLD5.5-3	95	125	/	130	1750	1200	1900	2150	600	/	2935	1200	150	1326	5000	/	270	5161
F10000	11670	21.35	BLD15-5	110	150	/	125	2200	1540	2400	2734	800	/	3668	1420	230	2180	6170	/	360	8150
F15000	16450	27.7	BLD18.5-6	160	150	/	125	2400	1680	2600	2940	800	/	4326	1400	230	2180	7280	/	360	11970
F20000	21790	34.04	BLD18.5-6	160	150	/	125	2600	1820	2800	/	900	2000	4776	/	250	2180	7710	/	400	15000
F30000	32610	44.7	BLD30-7	160	150	/	125	3000	2100	3200	/	1100	2100	5575	/	280	2200	8360	/	450	20700

油加热搪玻璃反应罐管口尺寸表

公称容积L	a	b	c	d	e	f	g	h	k	m	放料口	进出汽（水）口	排气口
K50 100	80/手视	70	70		70/灯		70				70	3-20	1/2"
K200	125/手孔	80	70	80	70/灯	70		70/视			80	3-25	1/2"
K300	125/手孔	100	70	80	70/灯	70		70/视			80	3-25	1/2"
K500	150/手孔	100	70	100	80/灯	125		80/视			80	3-32	1/2"
K1000	300×400	125	100	100	100/灯	125	100	100/视			100	3-32	1/2"
K1500 2000	300×400	125	100	100	125/灯	125	100	125			100	2-50 3-40	1/2"
K3000 K5000( φ1600)	300×400	125	100	100	125/灯	125	100	125			125	2-70 3-50	1/2"
K5000 φ1750	300×400	125	125	150	125/灯	125	125	150			125	4-70	1/2"
F3000 F5000(φ1600)	300×400	125	100	100	125	125	100	125			125	5-70	1/2"
F5000 φ1750	300×400	125	125	125	125	150	125	150			125	6-70	1/2"
F10000	300×400	200	150	150	150	150	125	150	150	125	150	4-80 3-70	3/4"
F15000	450	250	150	150	150	150	125	150	150	125	150	7-100	3/4"
F20000	450	250	150	150	150	150	125	150	150	125	150	7-100	3/4"
F30000	450	250	150	150	150	150	125	150	150	125	150	7-125	3/4"

油加热搪玻璃反应罐术特性

K, F 系列油加热搪玻璃反应罐

最高工作压力 Mpa

使用温度 ^oC

瓷层厚度 mm

玻璃层高电压

试验 kv

罐内

夹套内

罐内

夹套内

填料密封

单端面机械密封

双端面机械密封

0.6

0~200

0.8~2.0

20 （用户复验 6 ）

0.25

0.4

0.6~1.0

备注

1. 当油加热搪玻璃反应罐罐内工作压力超过 0.4Mpa 或工作温度低于 0 ℃时，用户定货时应注明。

2. 搪玻璃使用温差极限：冷冲击： 110^oC，热冲击： 120^oC。（破坏性试验）
